Çatı Güneş Taşıyıcı Sistemi — Güneş Paneli Tedarikçi Ürünleri

Stark Mounting

Düz Çatı GES Montaj Sistemleri

Çatı Güneş Taşıyıcı Sistemi

Çatı tipi PV kurulumları, hassas bir statik yaklaşım ve kontrollü bir yük yönetimi gerektirir. Stark düz çatı sistemleri; çatı izolasyon membranlarını korumak, delme/sızdırma riskini en aza indirmek ve yüksek rüzgâr ile kar yükleri altında ağırlık (balast) dağılımını optimize etmek üzere tasarlanmıştır. Her sistem çatı tipine, taşıma kapasitesine ve yerel iklim koşullarına göre özel olarak kurgulanır. 25 yıla varan korozyon garantisiyle desteklenen çözümler, alüminyum ve özel teknoloji ile kaplı çelik ürünlerle sızdırmazlık odaklı uygulanır.

İzmi̇r

Fixus

Sandviç Panel Çatı Sistemi (FIX-SP)

Çatı Güneş Taşıyıcı Sistemi

FIX-SP, güneş panellerini sandviç panel çatılara monte etmek için özel tasarlanmış bir konstrüksiyon sistemidir. Alüminyum profiller 6063 T6 alüminyumdandır; bağlantılarda Ss 304 paslanmaz çelik veya sıcak daldırma galvaniz kullanılır. Montaj yeri sandviç panel, montaj açısı 10°-60°, çatı yüksekliği maks. 20m, maksimum rüzgar hızı < 60m/s, kar yükü

Ankara · Ankara Dökümcüler İhtisas

Fixus

GES'e Uygun Kepli Panel Sistemi

Çatı Güneş Taşıyıcı Sistemi

Solar kepli sandviç panel çatılarda güneş paneli bağlantısı doğrudan kep formu üzerinden yapılır. Her sandviç panel markasının kep yüksekliği, kep genişliği, sac kalınlığı ve yalıtım yoğunluğu farklıdır; bu nedenle standart aparat yerine marka ve kesite özel montaj aparatı kullanılır. Fixus kep uyumlu sistemde kep geometrisine tam uyumlu alt oturma yüzeyi, geniş temas alanı, yüksek çekme dayanımlı bağlantı, EPDM destekli sızdırmazlık ve korozyona dayanıklı malzeme seçenekleri bulunur. Montaj açısı 10°-60°, çatı yüksekliği maks. 20m, rüzgar < 60m/s, kar yükü

Ankara · Ankara Dökümcüler İhtisas

Solarela

Çatı Güneş Taşıyıcı Sistemleri

Çatı Güneş Taşıyıcı Sistemi

Çatı sistemleri trapez ve sandviç çatılara standart çatı vidası ile bağlanır; ray ve klempeler alüminyum EN AW 6063-T6, bağlantı elemanları paslanmaz A2-70, braketler paslanmaz 304 ve EN AW 6063-T6, sızdırmazlık EPDM’dir. Modül yönü yatay veya dikey olabilir. On-roof hatlarında aylık 1.500 ton alüminyum; EN-AW-6060, EN-AW-6063 ve EN-AW-6082 alaşımları T5/T6 ısıl işlemle işlenir. Çatı entegrasyonu, su yalıtımı, aerodinamik form ve hızlı montaj hedeflenir.

Bursa

Mecha Works

Trapez Çatı Montaj Sistemleri

Çatı Güneş Taşıyıcı Sistemi

Çatı üstü güneş enerji sistemleri için üretilen yüksek dayanımlı alüminyum ve çelik konstrüksiyonlar, hafiflik ve sağlamlığı bir arada sunar. Double Rail, yüksek dayanım gerektiren solar uygulamalar için geliştirilmiş çift taşıyıcılı bir sistemdir; iki paralel ray yük dağılımını optimize eder. Malzeme EN AW 6063 alüminyumdur, dikey veya yatay uygulamada 150–7000 mm boy aralığı vardır. Kauçuk conta ve AISI 304 paslanmaz çelik braket birleştirilir, braket contalı vida ile trapez çatı kaplamasına sabitlenir; klemp seti M8 cıvata ile ray profiline montajlanır.

Bursa

Mecha Works

Sandviç Çatı Montaj Sistemleri

Çatı Güneş Taşıyıcı Sistemi

Rail Mini modeli, sandviç panel çatılar için kompakt, hafif ve hızlı montaj imkânı sunan bir çözümdür. Profil malzemesi EN AW 6063 alüminyumdur; dikey veya yatay uygulamada 150–7000 mm boy seçenekleri vardır. EPDM bant, ray profili ile çatı kaplaması arasındaki sızdırmazlığı sağlar; ray profili contalı vida ile çatı kaplamasına montajlanır. Önceden montajlanmış klemp seti M8 cıvata ile ray profiline sabitlenir ve FV panel üreticisinin tavsiye ettiği noktadan uygun torkta sıkılır.

Bursa

ELC Alüminyum Sanayi ve Ticaret A.Ş.

ELC Solar Çatı ve Arazi Montaj Sistemleri

Çatı Güneş Taşıyıcı Sistemi

Açık saha Güneş Enerjisi Sistemlerinin taşıyıcı destek konstrüksiyonu için ELC, alüminyum taşıyıcı kolonlar ve özel tasarlanmış sistem bileşenleriyle hızlı montaj, yüksek dayanım ve optimum mühendislik sunar; sistemler farklı arazi ve iklim şartlarına göre geliştirilir. Düz ve eğimli çatılara uygun çatı montaj sistemleri, düşük sistem ağırlığı ve proje ihtiyacına göre profil ile bağlantı elemanı seçenekleriyle yapılandırılır. Standart sistemlerin yetmediği işlerde projenin yapısal gereksinimleri, saha koşulları ve montaj ihtiyaçları analiz edilerek özel kesit ve bileşenler tasarlanır.

Kayseri̇ · Kayseri OSB

Asist Solar Alüminyum ve Enerji Sistemleri Sanayi ve Ticaret Limited Şirketi

Çatı Güneş Taşıyıcı Sistemleri

Çatı Güneş Taşıyıcı Sistemi

Asist Solar sandviç panel, trapez, kenet, membran, kiremit ve düz beton çatı montaj sistemleri üretmektedir. Tüm sistemlerde orijinal 6063 alüminyum biyet ile SD 52 ve SD 37 çelik kullanılmaktadır. Üretimin her aşamasında ISO 9001 kalite sistemi uygulanmakta ve kayıt altına alınmaktadır. Üretim süreci dijital ortamda takip edilir; TS EN 755 1-9, 12020, 4922, CE, Qualicoat (+Seaside), Qualanod ve FTI standartlarında üretim yapılır, ürün spek uygunluğu 3D lazer ölçüm cihazıyla onaylanır.

İzmi̇r

Seta Alüminyum

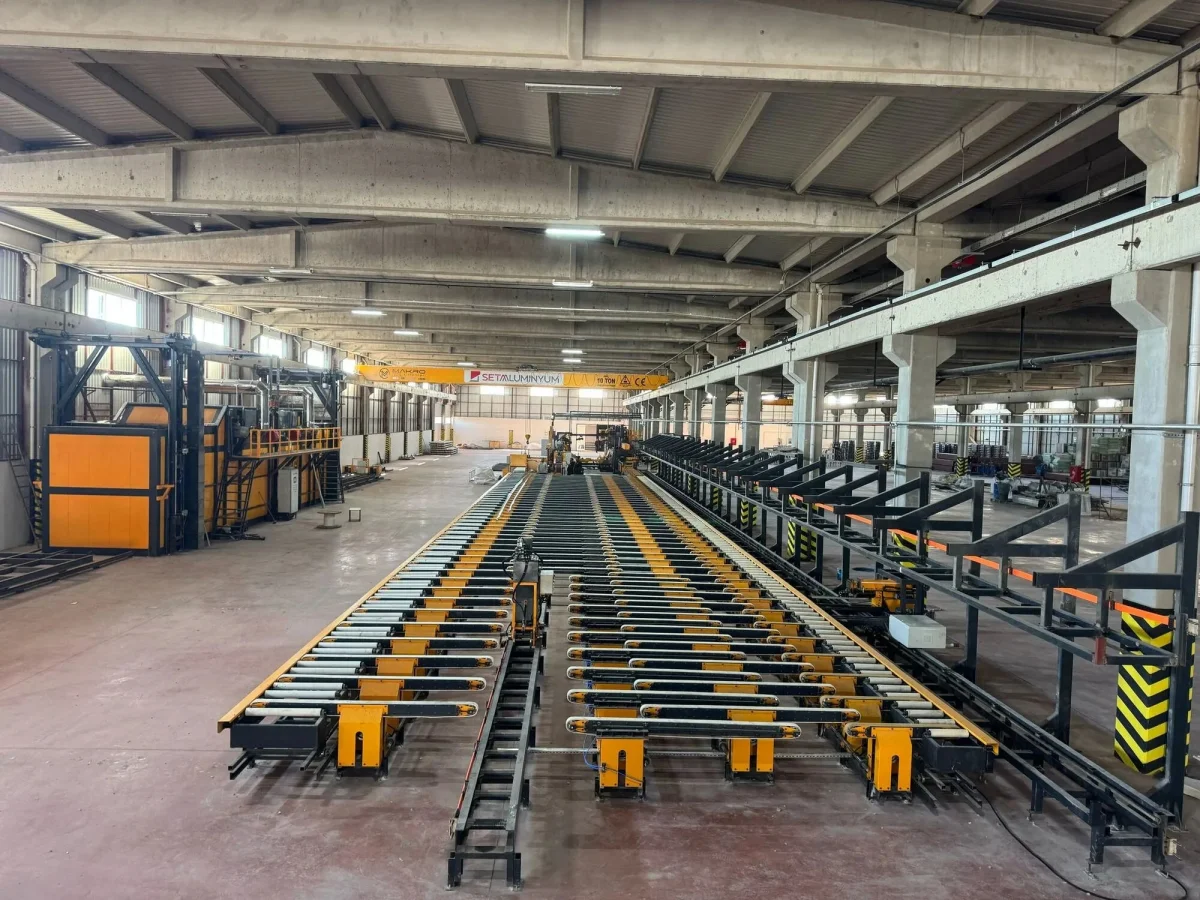

Çatı Güneş Montaj Sistemleri

Çatı Güneş Taşıyıcı Sistemi

Güneş enerjisi sistemleri düz arazilere, fabrika, okul ve hastane gibi binaların çatılarına kurulabilir. Seta Alüminyum, trapez sac çatı sistemi, sandviç panel çatı sistemi, kenetli çatı sistemi, düz çatı sistemi ve kiremit çatı sistemine uygun alüminyum montaj çözümleri üretir. Profiller EN-AW 6063-T6 ve EN-AW 6063-T66 kalitesinde, montaja uygun konstrüksiyon ve kelepçe formlarında; müşteri projesine göre işlenmiş olarak da teslim edilir.

Ki̇li̇s · Kilis OSB

Standart Alüminyum

Solar Montaj Sistemleri

Çatı Güneş Taşıyıcı Sistemi

Solar montaj sistemlerinde optimize edilmiş bağlantı elemanları montaj sürecini sadeleştirir; kurulum hızlı ve güvenli ilerler. Geliştirilmiş profil geometrisi yüksek taşıma kapasitesi sunar ve zorlu iklim koşullarında uzun ömürlü performans sağlar. Ray ve aksesuarlar sistem bütünlüğü içinde tasarlanmıştır; tüm çatı tiplerine uygun sistem bileşenleri bulunur. S-Clamp, S-Raptor ve S-Guard InternalConnectors ürün görselleri çatı montajı, eloksallı solar alüminyum profiller ve bağlantı elemanlarını kapsar. Yerleşim planı, statik hesap ve sistem konfigürasyonu projeye özel hazırlanır.

Kirklareli̇ · Kırklareli OSB

Seral Cephe Sistemleri San. ve Tic. Ltd. Şti.

Çatı Güneş Taşıyıcı Sistemleri

Çatı Güneş Taşıyıcı Sistemi

Çatı üstü güneş paneli montaj sistemleri için korozyona dayanıklı alüminyum taşıyıcı profiller, raylar, braketler ve kelepçeler üretilmektedir. Seral’ın güneş enerjisi için ürettiği alüminyum ürünler uluslararası kalite standartlarını karşılamakta olup küresel PV sistem kurulumları için kullanılır. Yükleniciler, EPC firmaları ve distribütörler için çatı montaj rayları ve bağlantı elemanları bu grupta yer alır.

İstanbul

ERL Solar Montaj Sistemleri

Çatı Tipi Montaj Sistemleri

Çatı Güneş Taşıyıcı Sistemi

ERL Solar Montaj Sistemleri’nin çatılara kurulması için sunduğu solar montaj sistemleridir. Binalar için en yaygın kurulum alanıdır; her türlü çatı yapısına uygun kurulum sağlanabilir. Konut ve ticari alanların çatıları için çeşitli panel montaj çözümleri sunulur. Güneş enerjisi montaj yapıları sandviç panel, metal çatı, membran çatı, beton çatı, kiremit çatı vb. alanlarda yaygın olarak kullanılmaktadır.

Ankara

Alkor Solar Sistemleri

Düz Çatı Üzeri Doğu-Batı Yönlü Konstrüksiyon Sistemi

Çatı Güneş Taşıyıcı Sistemi

Alkor düz çatı tipindeki solar çatı projelerine çözüm olarak üretilmiştir. Doğu-Batı konstrüksiyon sayesinde her türlü düz zemindeki çatılar için üretilmiştir; 2x2 olmak üzere her konstrüksiyona 4 adet panel uygulanabilir ve 15°’lik açıya sahiptir. Klempler uzunluğu ayarlanabilir yapısıyla tüm panel tiplerine uyumludur, panelin sağ ve sol kısmına ikişer adet uygulanır. Sistem beton ağırlık ile, uzun boy profiller ve üçgen bacak kullanılarak kurulur; 6063 alüminyumdan üretilir ve düz zemin üzerine 3 adet profil ile etki eder.

İzmi̇r · İTOB OSB

NLB Solar Enerji A.Ş.

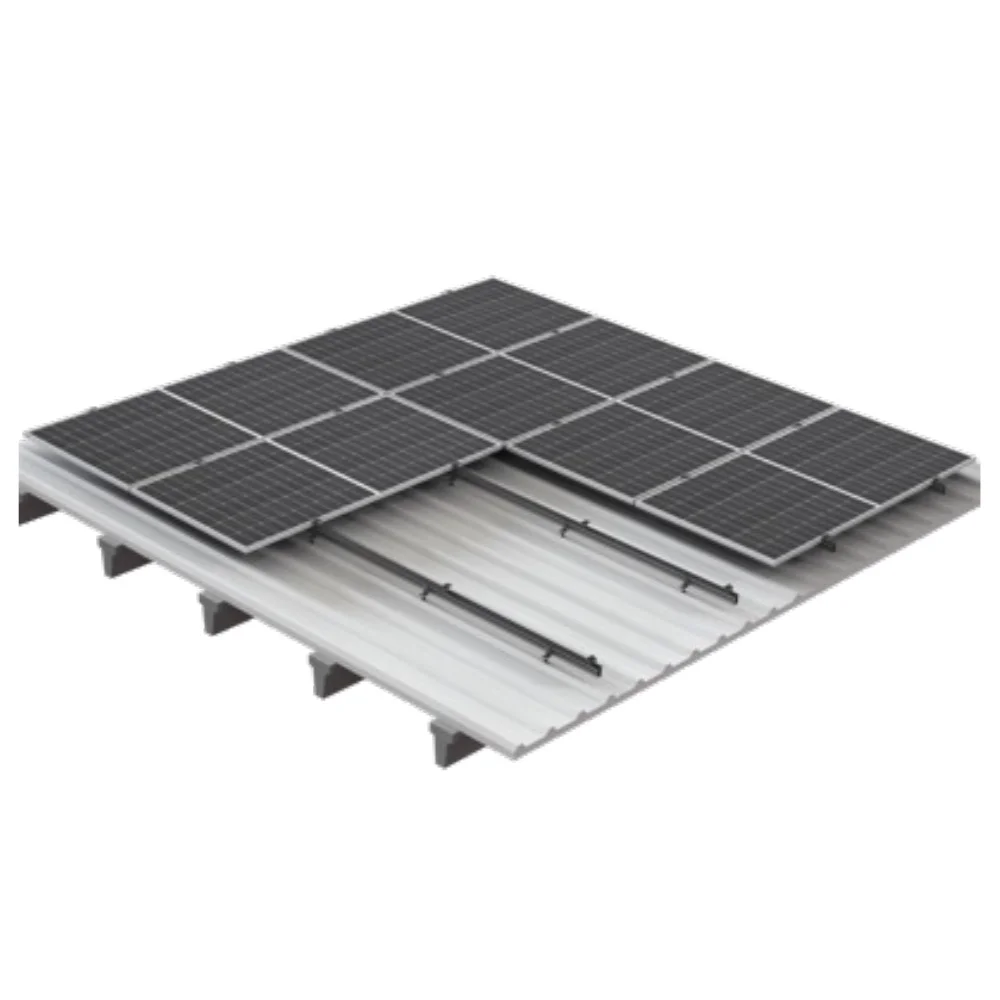

Çatı GES Montaj Sistemleri

Çatı Güneş Taşıyıcı Sistemi

NLB Solar her çatı türüne uygun montaj sistemi üretir. Proje konumu, çatı tipi ve panel yerleşimi alındıktan sonra konstrüksiyon yerleşimi ve fiyat teklifi hazırlanır; TSE ve Eurocode’a göre statik projeler çözülür. Eğimli çatılarda NLB LongRail StudBolt (aşıklara bağlantı; trapez sac, sandviç panel, shingle), LongRail TileMount (kiremit altı), LongRail ClipMount (kenetlere vidalamadan), LongRail SideMount, Short Rail ve Mini Rail kullanılır. Düz çatılarda NLB Flat Roof South ve EastWest sistemleri çakıl, beton, bitüm ve membran yüzeylerde vida ve izolasyon ürünleri dahil teslim edilir.

İstanbul

STA Solar Montaj Sistemleri

STA Self Weight

Çatı Güneş Taşıyıcı Sistemi

STA Self Weight, çatılarda panellere 5-15 derece açı verilerek doğu/batı ve güney yönde uygulanan bir sistemdir. Ekstra ağırlık gerektirmeyen, kendinden ağırlıklı bir sistemdir; kolay montaj sağlar. Alüminyumdan imal edilmektedir. Kurulumu pratik ve basit, sevki ergonomiktir.

Adana · Kozan OSB

STA Solar Montaj Sistemleri

Assan Kenet

Çatı Güneş Taşıyıcı Sistemi

Assan Kenet, kenet sandviç panel ve kenet trapez sac kaplamalarda hadve yönüne dik veya paralel uygulanır. Profil uzunluğu kenet ve boy profil veya yalnızca kenet olabilir; yerleşim yatay veya dikeydir, birleşim elemanı kenet aparatıdır. Tüm kenet çatı markalarına uygun kenet aparatları ile sıkıştırma yöntemi kullanılarak monte edilebilir. Dikey yerleşimlerde kenet aparatı ve boy profil, yatay yerleşimlerde tercihe göre yalnızca kenet aparatı kullanılabilir. Fiberli somun ile kilitlenebilir sistem sayesinde statik yükler altında daha güvenli bir sistem çözümü sunulmaktadır.

Adana · Kozan OSB

Resim Eklenmemiş

Garanti Çelik Yapı

Endüstriyel Çatı GES Taşıyıcı Sistemleri

Çatı Güneş Taşıyıcı Sistemi

Endüstriyel çatı GES uygulamalarında mevcut fabrika veya depo çatısının kolon, kiriş ve kafes makas et kalınlıkları ölçülerek kar yüküne ek GES ölü yükü (panel+profil) statik analize girilir. Taşıma kapasitesi yetersizse ana kolonlara veya makaslara hafifletilmiş çelik veya alüminyum alaşımlı destek profilleri entegre edilir. Çatı tipine uygun kenetli, trapez veya sandviç panel uyumlu aparatlarla panel delinmeden hadve kısımlarından kenetlenir veya perçinlenir; mini ray, L ayak ve kenet (clamp) setleri üretilir. Çatı yükünü azaltmak için Magnelis® / ZM bobinlerinden çekilen ince profiller tercih edilebilir. Galvaniz kaplamanın bozulmaması için sahada kaynak yapılmaz; sistem ön üretimli, delikleri açılmış cıvatalı modüllerden oluşur.

İstanbul

Resim Eklenmemiş

Solmet

Çatı Tipi Güneş Paneli Taşıma ve Montaj Sistemleri

Çatı Güneş Taşıyıcı Sistemi

Çatı tipi güneş paneli taşıma ve montaj sistemleri düz, trapez ve kiremit çatılar için üretilir. SM16 düz çatı zeminine balast sistemi ile sabitlenen alüminyum montaj sistemidir; büyük ve küçük çatı tipi PV projelerin kurulumunda kullanılır ve montaj için bağlantı elemanları gerekmez. SM17 trapez çatıya montajlanan alüminyum yapılı montaj sistemidir. SM18 kiremit çatı çelik ve alüminyum montaj sistemidir; kiremit çatıya montajlanır. Sistem elemanları ileri teknoloji makine ve ekipmanlar ile üretilir. Yüksek mühendislik tasarımına sahip sistem montaj ve maliyet avantajı sağlar.

Bursa · NOSAB

DGN Profil San. ve Tic. Ltd. Şti.

Güneş Paneli Taşıyıcı Sistemleri

Çatı Güneş Taşıyıcı Sistemi

DGN Profil güneş paneli taşıyıcı sistemleri, fotovoltaik panellerin zemin üstü (ground-mount), çatı üstü (roof-mount) ve eğimli araziye montajını sağlayan galvanizli çelik konstrüksiyonlardır. Günlük üretim 3 MW, yıllık kapasite 800 MW olup bugüne kadar +1500 MW üretilmiştir; sistemlere 10 yıl garanti verilir. Çatı üstü ve zemin üstü taşıyıcılar, projeye özel tasarım profiller ve yüksek mukavemetli galvanizli çelik yapılar GES, sanayi çatıları, fabrika ve depo çatıları ile tarım-seracılık projelerinde kullanılır.

Kocaeli̇

Resim Eklenmemiş

Solarçelik

41x41 C Profil

Çatı Güneş Taşıyıcı Sistemi

41x41 C profil, güneş enerjisi santrali konstrüksiyonunda ana taşıyıcı ray ve aşık olarak kullanılan standart C kesittir. Kesit ölçüleri A: 41 mm taban, B: 41 mm gövde, C: 10 mm dudak kıvrımıdır. Et kalınlığı 1.5–2.5 mm; pregalvaniz birim ağırlık 1.50 mm için 1.52 kg/m, 2.00 mm için 1.98 kg/m, 2.50 mm için 2.42 kg/m. Atalet Ix 2.85 cm⁴, Iy 3.92 cm⁴. Çelik kaliteleri S250GD, S350GD, DX51D; kaplama TS EN 10346 ve TS EN ISO 1461. 11x25 mm CNC oval slot, 50 mm aks. Standart boylar 3 m, 4.2 m, 6 m, 6.2 m; 1.000–12.000 mm firesiz özel boy kesim yapılır. Çatı GES rayı ve arazi GES aşık bağlantılarında klemens ve çekiç başlı cıvata ile kullanılır.

İstanbul

Solarred

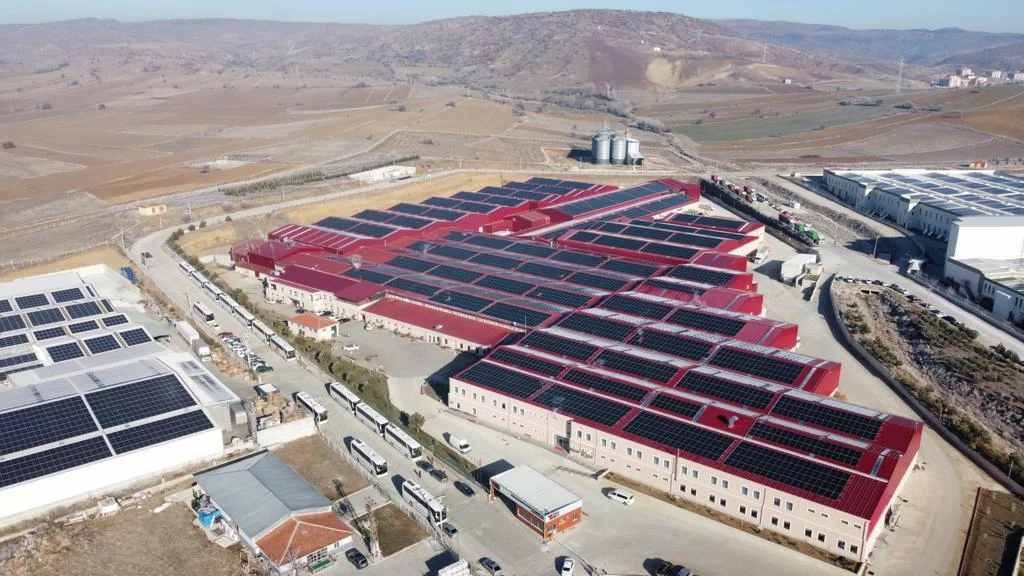

Çatı GES Sistemleri / Parça Profiller

Çatı Güneş Taşıyıcı Sistemi

Solarred solar çatı sistemleri, her tip çatıya uyum sağlayan dayanıklı taşıyıcı yapılardır. PRO-101 parça profiller tam boy olarak ve parçalı olarak temin edilebilir; ürün yüksekliği 55 mm, 80 mm ve 100 mm’dir ve AL6063 kalite sertifikasyonuna sahiptir. Yatay ve dikey yerleşimlere uygundur. Hem eğimli hem düz çatılar için özel tasarlanmış sistemler, çatı tipine ve ölçüsüne göre özelleştirilir. Mühendislik ekibi çatı sistemlerinin statik hesaplarını yerel iklim koşullarını dikkate alarak yapar; hafif ama güçlü malzemeler çatıya minimum yük bindirirken montaj süreci hızlı ilerler.

Ankara

Yapıdetay Enerji San. ve Tic. Ltd. Şti.

NovaFlat Solar Bağlantı Sistemi

Çatı Güneş Taşıyıcı Sistemi

NovaFlat Solar Bağlantı Sistemi düz çatılara uyumludur. Yalıtım katmanlı ya da yalıtım katmansız çatı sistemlerinde kaplamaya ya da taşıyıcı konstrüksiyona tespit edilen sürekli profil sistemidir; çatı eğimine paralel yerleşim yapılır. Tasarım EN 16999 Euro Norma uygundur. Kullanım alanı PVC ve TPO membran çatılar ile beton yüzey çatılar; uyumlu güneş paneli eni 900–1150 mm, boyu 1600–2250 mm, kalınlığı 30–50 mm; çatı eğimi 1,5 ile 5 derece arasındadır. Malzemeler alüminyum EN AW 6063 T66, paslanmaz A2-70, galvanizli metal ve membran; bağlantı tipi vida; profil yükseklikleri H40 ve H65.

İstanbul · İstanbul Deri OSB

Yapıdetay Enerji San. ve Tic. Ltd. Şti.

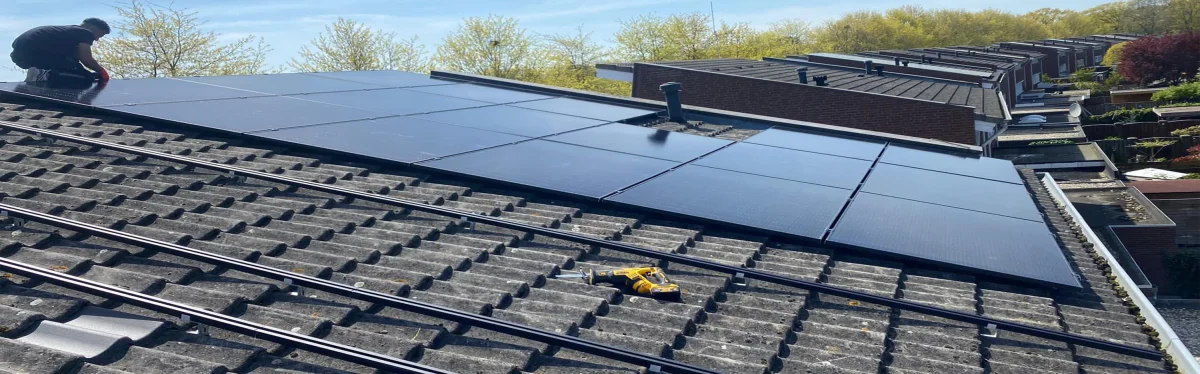

NovaTile Flex Solar Bağlantı Sistemi

Çatı Güneş Taşıyıcı Sistemi

NovaTile Flex Solar Bağlantı Sistemi eğimli kiremit çatılara uyumludur. Yapı taşıyıcı konstrüksiyonuna tespit edilen sürekli profil sistemidir; dik ve paralel profil yerleşimi yapılabilir ve çatı kaplamasında yük oluşturmaz. Tasarım EN 16999 Euro Norma uygundur. Kullanım alanı kiremit çatı; uyumlu güneş paneli eni 900–1150 mm, boyu 1600–2250 mm, kalınlığı 30–50 mm; çatı eğimi 5 ile 75 derece arasındadır. Malzemeler alüminyum EN AW 6063 T66 ve paslanmaz A2-70; bağlantı tipi vida; profil yükseklikleri H40 ve H65.

İstanbul · İstanbul Deri OSB

Isotec Enerji A.Ş.

ISOTRAP S Trapez ve Sandviç Çatı Montaj Sistemi

Çatı Güneş Taşıyıcı Sistemi

ISOTRAP S, trapez ve sandviç kaplı endüstriyel çatılara hem yatay hem dikey yönde güneş paneli montajı için tasarlanmış montaj sistemi ailesidir. S20, S50, S60-NX ve S85 olmak üzere dört profil yüksekliğinde (20/50/60/85 mm) sunulur; her varyant 290, 385 ve 540 mm standart boy ile 4.300 mm uzun boy olarak temin edilir. Profiller Alüminyum 6063-T66 alaşımındandır; EasyClamp universel kelepçeler, contalı sivri uçlu vidalar ve EPDM bantlarla sabitleme yapılır. Ağırlık yaklaşık 0,8 kg/m²; panel ebatları L 640–1.960 mm, W 990–1.010 mm, H 30–45 mm. Kullanım alanı trapez ve sandviç kaplı eğimli çatılardır.

Kocaeli̇ · Kocaeli Gebze VI(İMES)Makine İhtisas
